公路涵洞通道波纹钢板冷弯成型机组技术方案
(4mm-8mm单张成型）

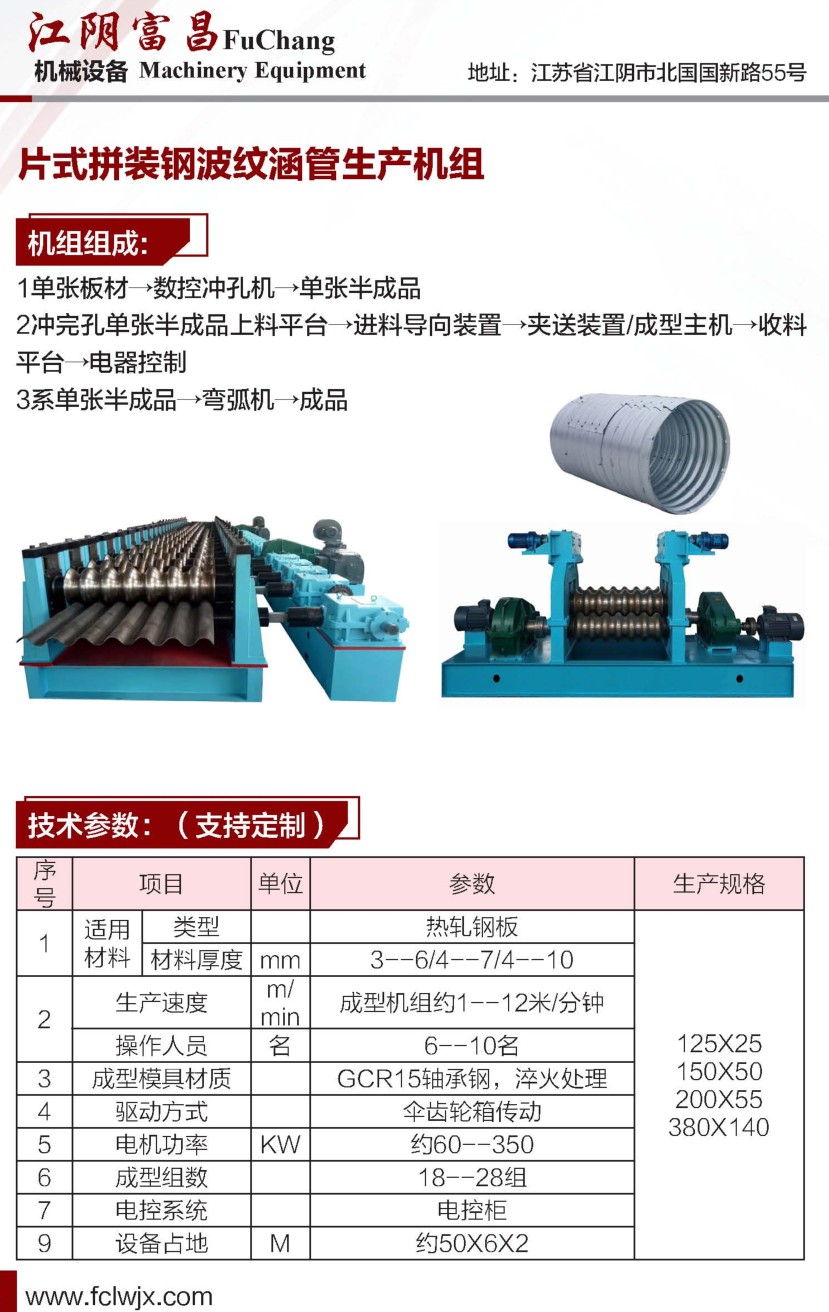

片式拼装钢波纹涵管波纹板弯弧机组
生产工艺说明
滚筒式进料平台----四辊式波纹板弯弧机-----工件往复运动经多次下压----成品收料---电器控制系统
备注：冲孔完成后的钢波纹板
设备主要技术参数
1、 加工带钢宽度：1520mm
2、设备加工的板材厚度：3--9mm
3、低碳钢，冷轧板、镀锌板等;
4、工件长度, 客户自定
5、工件长度定尺精度：
宽度公差为±3.0 mm
所有孔距公差：参照图纸
型材的总长度公差：参照图纸
波距公差为±1mm;
*远两个波峰的公差为：±3.0mm
成型工件的波深精度：±3 mm
6、设备的生产速度：
每张板材加工的时间(3420mm)20秒每件
轧制产品范围
1、 流水线成型机组一次性完成板材上料，
成型、冲孔、输送、起弧等工艺。
2、 产品：波纹板
成型前板宽不大于1520mm
波距为200mm;波深为55mm;波谷半径R53mm展开1520mm
成型后板宽1280mm
