太阳能光伏U、c型支架生产设备

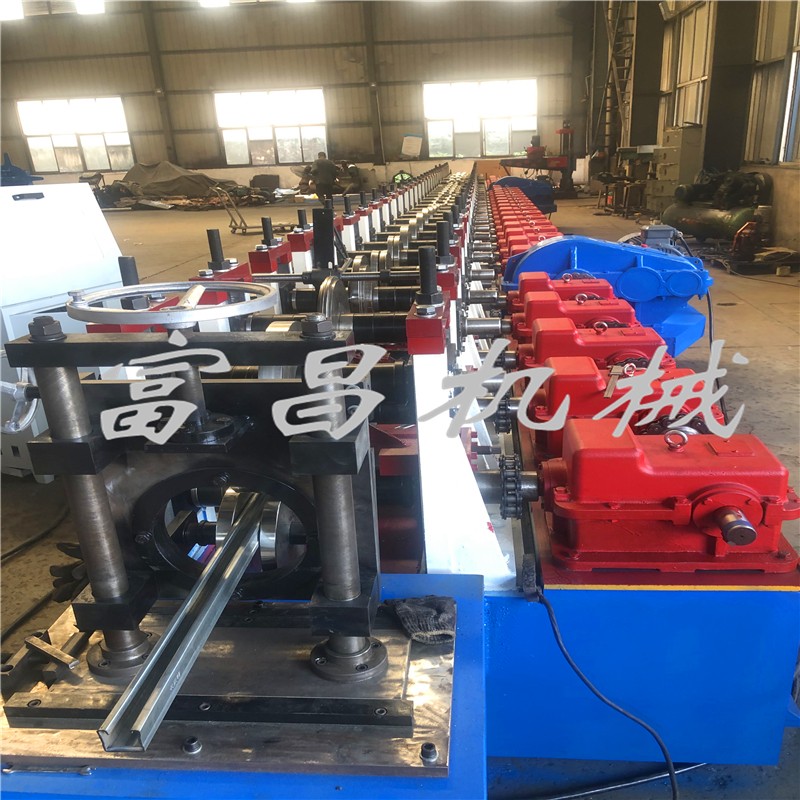

成型生产线工艺流程：卷料上料开卷----整平送料一体机----成型主机(滚齿、打标)---校正装置----切断系统----收料台 电控采用PLC可编程逻辑控制

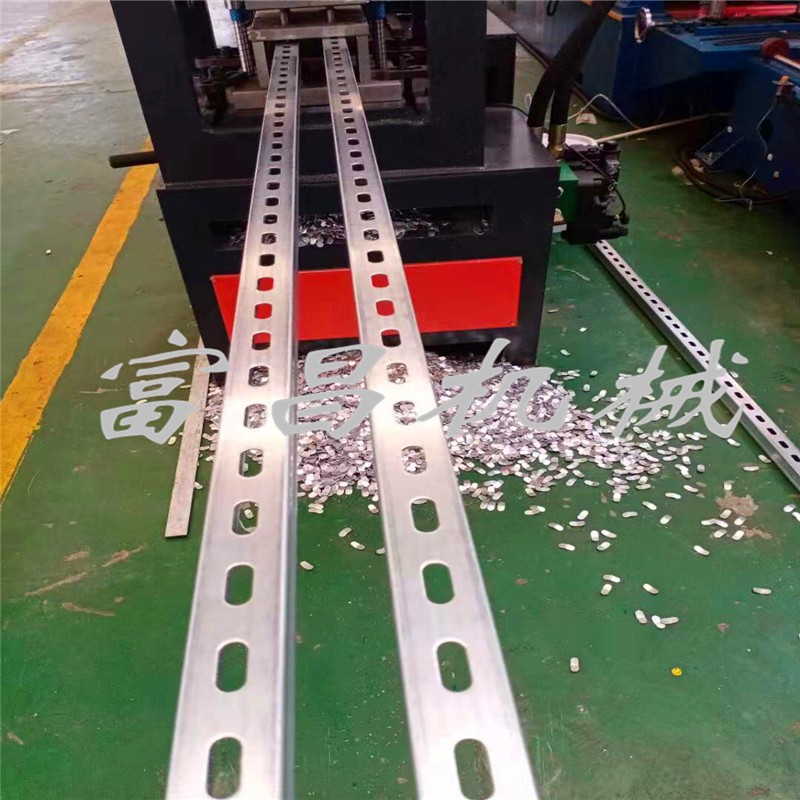

自动冲孔线工艺流程：工作台----气动夹具、伺服送料装置----液压(冲床)冲孔
电控采用PLC可编程逻辑控制
冲孔方式，根据实际情况，以及综合多种因素，采用成型后 。
可定制成先冲孔后成型一体式冲孔成型生产线
.设备技术要求
1设备技术条件：
1.1设备占地面积： 25×3.5×5(长×宽×高)米。
1.2设备进料方向：待定。
1.3电压参数380，50Hz，3相。
1.4气源：流量为0.5m3/分钟;压力为0.6MPa。
1.5液压油：46#液压油。
1.6齿轮油：18#双曲线齿轮油。
2设备主要技术参数
2.1 轧制带钢宽度：≤300 mm
2.2 轧制带钢厚度：2.0~2.5 mm
2.3 轧制带钢材质：Q235
2.4生产速度:全线约为0-14米/分钟
2.4 轧制工件长度：2000—6000 mm
2.5设备装机总容量：约35KW。
3.轧制产品范围

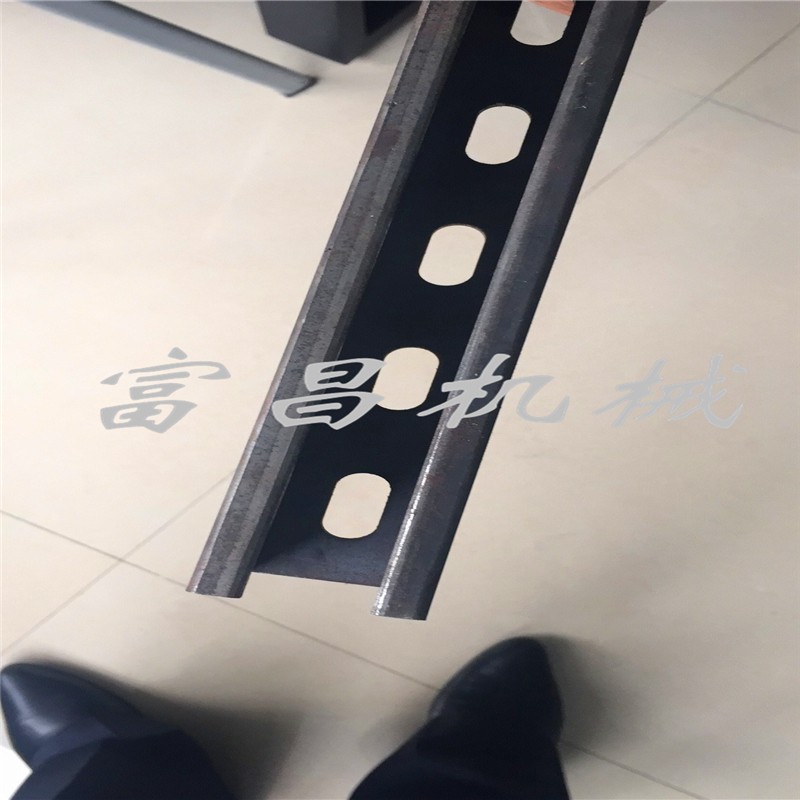

3.1 本冲压/成型机组可以轧制厚度为2.0~2.5mm的U型材。
3.2 轧制产品规格尺寸
序号 | 规格 | 备注 | ||
1 | C2.5×41×62 | |||
2 | C2.0×41×62 | |||
3 | C2.5×41×52 | |||
4 | C2.0×41×52 | |||
5 | C2.5 X 41X 41 | |||
6 | C2.5×41×41 | |||
7 | C2.5×41×72 | |||
8 | C2.0×41×72 | |||
